1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量最大的提升机,提升量为50m3/h~500m3/h。
2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料,而且可提升磨琢性较大的物料,要求温度≤200°C。
3、驱动功率小。采取流入式喂料、诱导式卸料,大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%。
4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。
5、操作、维修方便,易损件少。
6、本斗式提升机结构钢性好,精度高。机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本低,密封性能好,节能环保且维护少。

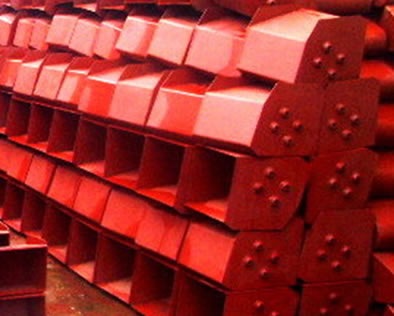

1、运行部件:由料斗和套筒滚子链组成;
2、驱动装置(左、右装配):由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成;

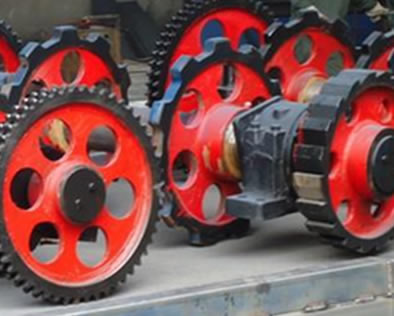

3、上部装置:上部机壳、上罩、卸料口、上轴装置、逆止器;
4、中部机壳:标准节(2m)和非标节(1~1.5m),包括带检视门的中间节;
5、下部装置:下部机壳、进料口、尾轴装置、张紧装置。
规 格 | 最大提升量(m3/h) | 料斗容积(L) | 运行部件重(Kg/m) | 最大链速(m/min) | 物料最大块度(mm) | ||||
占百分比% | |||||||||
10 | 25 | 50 | 75 | 100 | |||||
NE50 | 60 | 14.8 | 69.58 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE100 | 171.2 | 32.5 | 106.0 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE100/D | 148.6 | 29.6 | 116.0 × 2 | ||||||
NE200 | 228.3 | 83.8 | 113.6 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE200/D | 198.1 | 69.8 | 125.0 × 2 | ||||||
NE300 | 285.4 | 120.8 | 121.3 × 2 | 65.6 | 35 | 30 | 20 | 15 | 10 |
NE300/D | 147.6 | 104.8 | 134.0 × 2 | ||||||
NE400 | 364.0 | 235.6 | 208.9 × 2 | 66.26 | 50 | 40 | 30 | 25 | 20 |
NE400/D | 317.1 | 203.0 | 217.3 × 2 | ||||||
