手动单、双向螺旋闸门是用于粉料、晶粒料、颗粒料及小块物料的流量、输送量的主要控制设备,它广泛适用于冶金、矿山、 建材、粮食、化工等行业库顶、库底及送料口等,是控制流量变化大,启闭频繁,切断迅速的理想设备。
该闸门结构简单,操纵灵活重量轻、无卡阻、切断快,特别适用于各类固体物料和¢50左右 块状物料的输送及流量调节,安装不受角度限制。操作方便,能随时调整开度。

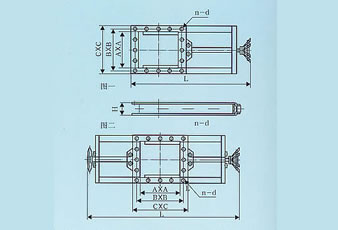

类别 | AXA | BXB | CXC | L | H | n-d |
单向 | 200*200 | 256*256 | 306*306 | 820 | 120 | 8-φ14 |
250*250 | 306*306 | 346*346 | 930 | 120 | 8-φ14 | |
300*300 | 336*336 | 396*396 | 1050 | 120 | 8-φ14 | |
400*400 | 456*456 | 496*496 | 1400 | 140 | 12-φ14 | |
450*450 | 510*510 | 556*556 | 1450 | 140 | 12-φ14 | |
500*500 | 560*560 | 606*606 | 1610 | 140 | 16-φ18 | |
双向 | 600*600 | 660*660 | 706*706 | 1830 | 160 | 16-φ18 |
700*700 | 770*770 | 820*820 | 2130 | 160 | 20-φ18 | |
800*800 | 870*870 | 920*920 | 2440 | 180 | 20-φ18 | |
900*900 | 974*974 | 1030*1030 | 2660 | 180 | 24-φ23 | |
1000*1000 | 1074*1074 | 1130*1130 | 2870 | 180 | 24-φ23 | |
说明 | LMD-单向 | I-手轮 | 距离面小于1.7米用手轮,大于1.7米用链轮链条节数M=0.105-113,(X是丝杆中心离地面高度) | |||
LMS-双向 |
II-链轮 |
